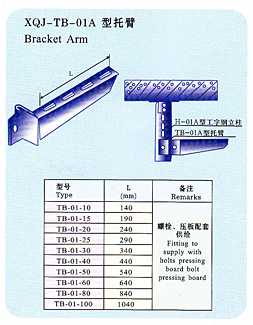

xqj-tb-01a型托臂

来源：http://www.sdhangfeng.com 发布于：2017/01/13

　　金属线槽敷设时。

　　以下情况需要设置支架或吊架：

　　线槽接头处；每间距 3m处；离开线槽两端出口 0.5m处；转弯处。

　　金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。

　　桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。

　　电缆桥架在我国应用已有几十年。一个工程项目中，比起造价昂贵、技术含量高度的材料设备，桥架显得很不起眼，但它却是整个工程中不可缺少的部分。下面就给您介绍一下电缆桥架的选择、安装施工要求和规范

　　电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

　　常用电缆桥架型式及品种的选择

　　电缆桥架类型选择

　　一类是电缆托盘，电缆托盘具体又分为有孔托盘、无孔托盘和组装式托盘三种，具体定义可以参考工程建设标准化协会标准《CECS31:2006钢制电缆桥架工程设计规范》，散热性能和机械保护性居中等，电缆托盘特别适合于现场灵活组装。

　　第二类是电缆梯架，通风散热性能好，机械保护性差。

　　第三类是槽式电缆桥架，散热性能差，但机械保护性好，能有效的防护外部有害液体和粉尘的侵入，电磁屏蔽效果也佳。

　　电缆桥架材质选择

　　按照材料划分，电缆桥架主要有钢制、玻璃钢和铝合金这几种。

　　钢制电缆桥架使用面广、量大，适用于大部分环境条件。

　　玻璃钢电缆桥架所具有的特点是质量轻，比重仅为碳钢的1/4；耐水性和耐腐蚀性好，适合化工厂。

　　铝合金电缆桥架重量轻，由于铝、钢比重不同按重量计算，铝钢之比约为1：3。铝合金电缆桥架外形尺寸、荷载特性均与钢质桥架基本相近。
