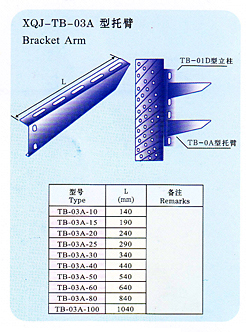

xqj-tb-03a型托臂
电缆桥架设计及施工要求
根据民用建筑电气设计标准-GB 51348-2019里规定：
电缆桥架可适用于民用建筑正常环境的室内外场所的电缆或电线敷设。
在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采用塑料桥架或采取相应防护措施的钢制桥架。
电缆桥架水平敷设时，底边距地高度不宜低于2.2m。除敷设在配电间或竖井内，垂直敷设的线路1.8m以下应加防护措施。
电缆桥架水平敷设时，宜按荷载曲线选取佳跨距进行支撑，跨距宜为1.5m～3m。垂直敷设时，其固定点间距不宜大于2m。
电缆桥架多层敷设时，层间距离应满足敷设和维护需要，并符合下列规定：
电力电缆的电缆桥架间距不应小于0.3m；
电信电缆与电力电缆的电缆桥架间距不宜小于0.5m，当有屏蔽盖板时可减少到0.3m；
控制电缆的电缆桥架间距不应小于0.2m；
上层的电缆桥架的上部距顶棚、楼板或梁等不宜小于0.15m。
当两组或两组以上电缆桥架在同一高度平行敷设时，各相邻电缆桥架间应预留维护、检修距离，且不宜小于0.2m。
在电缆桥架内可无间距敷设电缆。在托盘内敷设电缆时，电缆总截面积与托盘内横断面积的比值不应大于40％。
槽盒内电缆的总截面积(包括外护层)不应超过槽盒内截面积的40％，且电缆根数不宜超过30根。
控制和信号线路可视为非载流导体，其电缆或电线的总截面积不应超过槽盒内截面积的50％。
有电磁兼容要求的线路与其他线路敷设于同一金属槽盒内时，应采用金属隔板隔离或采用屏蔽电缆或电线。
电线或电缆在槽盒内不宜设置接头。当确需在槽盒内设置接头时，应采用专用连接件。
