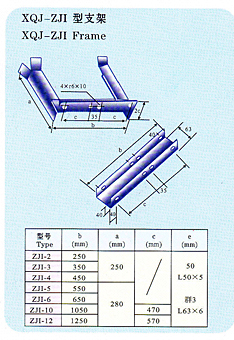

xqj-zji型支架
支、吊架的配置
户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。
非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
电缆桥架多层设置时层间距为200，250，300，350mm。
桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。
电缆桥架安装施工要求及规范
一般规定
本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设
电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见下图
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定
金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线小允许截面积不小于4mm2；
３镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
电缆桥架处如有防火要求的场所，应采取防火隔离措施。
