一、定义与核心结构

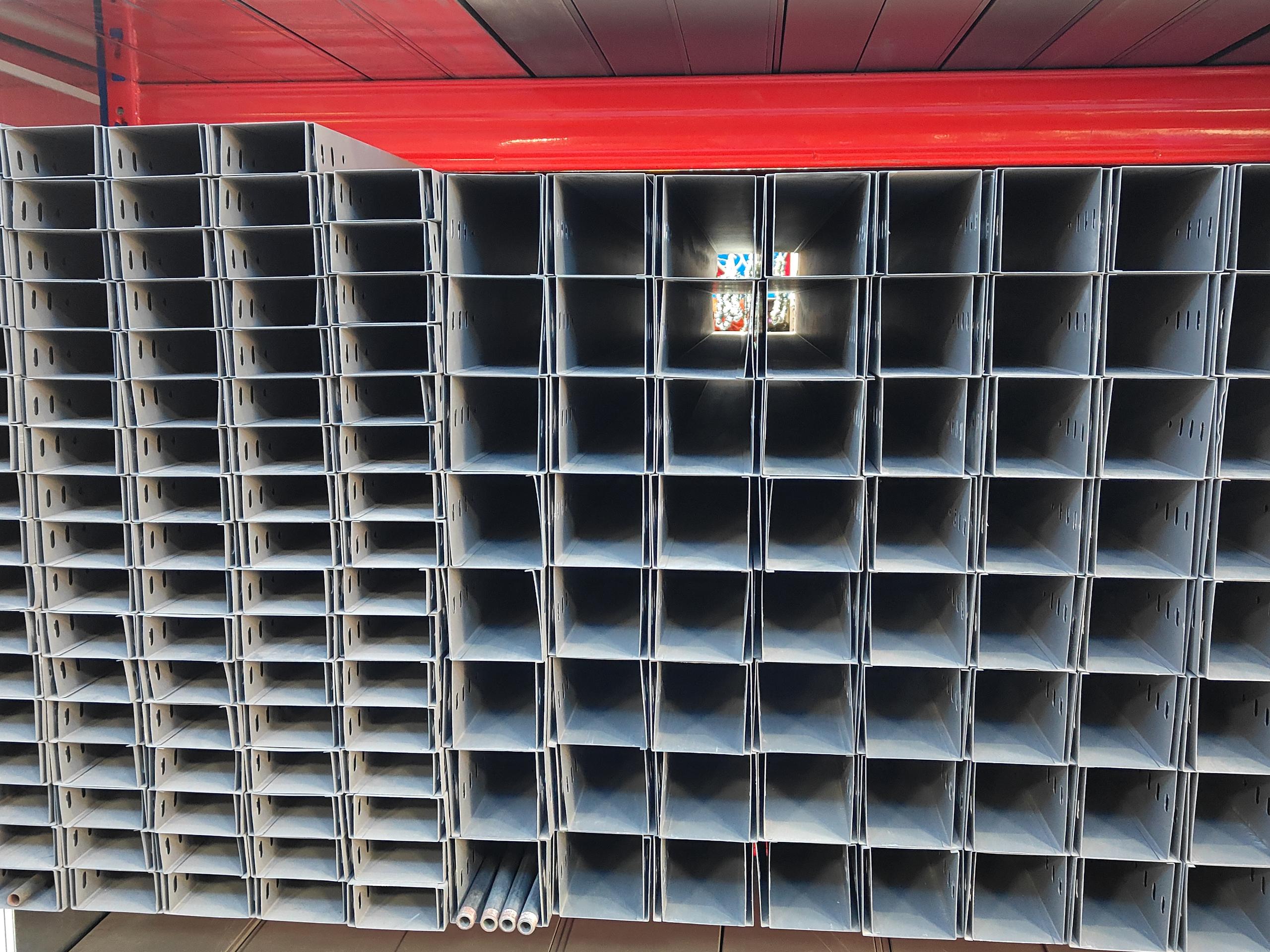

　　槽式桥架线槽（行业常称**槽式电缆桥架/封闭金属线槽**），是由U型槽体+可拆卸盖板组成的全封闭线缆敷设系统；区别于浅宽的普通线槽，它有标准深度与壁厚，具备更强的承重与防护能力，主要用于支撑、保护、规整电缆，同时提供电磁屏蔽，阻挡粉尘、水汽、小动物侵入，满足电缆小弯曲半径要求。

　　主体结构：槽体（冷轧钢板/不锈钢/铝合金折弯）+盖板+连接板+密封垫+螺栓；部分带防火内衬/屏蔽层；防护等级通常IP40及以上，户外密封型可达IP54。

　　补充区分：日常口语中“线槽”常指小规格薄壁型（如50×25），**槽式桥架**为工业级厚壁大规格（如100×50、200×100），填充率标准不同（桥架≤40%，薄壁线槽≤20%）。

　　二、常用规格与分类

　　常规尺寸**（宽×高，mm）：100×50、150×75、200×100、300×150、400×200；长度标准为2米/3米；壁厚按载荷分级，一般0.8–2.0mm；

　　按敷设方向**：水平直通、垂直直通；配套弯通（水平/垂直弯头）、三通、四通、变径接头；

　　按材质/表面处理**（对应场景精准区分）

　　材质|表面处理|适用环境|核心优势|禁忌事项

　　不锈钢|拉丝/抛光/电抛光|沿海、化工、食品医药、洁净车间|耐蚀强、免维护、寿命长|严禁现场焊接破坏钝化膜

　　热浸锌碳钢|热浸锌+钝化|普通户外、工业厂房|性价比高、防腐稳定|避免强酸碱长期浸泡

　　喷塑/防火涂层碳钢|静电喷塑、防火涂层|干燥室内、消防区域|成本低、外观统一|不可用于潮湿/户外长期

　　铝合金|阳极氧化|机房、弱电工程、轻量化场景|重量轻、抗腐蚀、导电性好|不用于重载动力电缆

　　三、核心技术与选型要点

　　填充率与线缆适配**：动力电缆桥架截面填充率≤40%，控制/弱电≤50%；动力电缆弯曲半径≥10倍外径，弱电≥6倍；严禁超填导致散热差、线缆损伤；

　　支吊架间距**：水平安装常规1.5–2m，大跨距/重载需加密；垂直安装≤2m；弯头/三通处必须增设支吊架（距弯心/节点≤300mm）；

　　接地与电气连续性**：金属线槽/桥架连接处必须用跨接线（304不锈钢铜质跨接线）；螺栓连接处需去除氧化层，加平垫+弹垫；整体接地电阻≤4Ω；

　　环境密封**：户外/潮湿区域，所有拼接处必须加装密封垫；穿墙/穿楼板处用防火堵料封堵，满足消防规范。

　　四、标准安装流程与常见误区

　　安装步骤**：现场放线定位→固定支吊架→预装直通段+配件→复核标高与走向→装盖板+密封垫→紧固螺栓→跨接接地并测试；

　　常见误区

　　超填充率布线，导致线缆发热、绝缘老化加速；

　　接地跨接缺失，存在电气隐患；

　　户外连接处不装密封垫，进水进尘；

　　现场焊接破坏防腐层，造成局部快速腐蚀。

　　五、典型应用场景

　　数据中心机房、地铁隧道、医院洁净手术室与MRI室、化工/电镀/污水处理厂、沿海港口、高层建筑竖井、光伏电站控制室、食品饮料洁净车间、精密电子厂弱电工程。

　　六、选型速查建议

　　弱电/通信/医疗设备线缆：优先304不锈钢或铝合金槽式桥架，全封闭+圆弧过渡弯；

　　普通工业厂房动力电缆：热浸锌碳钢；

　　室内消防弱电：防火涂层槽式桥架+防火堵料；

　　沿海/腐蚀环境：严禁碳钢，必须用316或304不锈钢。
