一、定义与核心功能

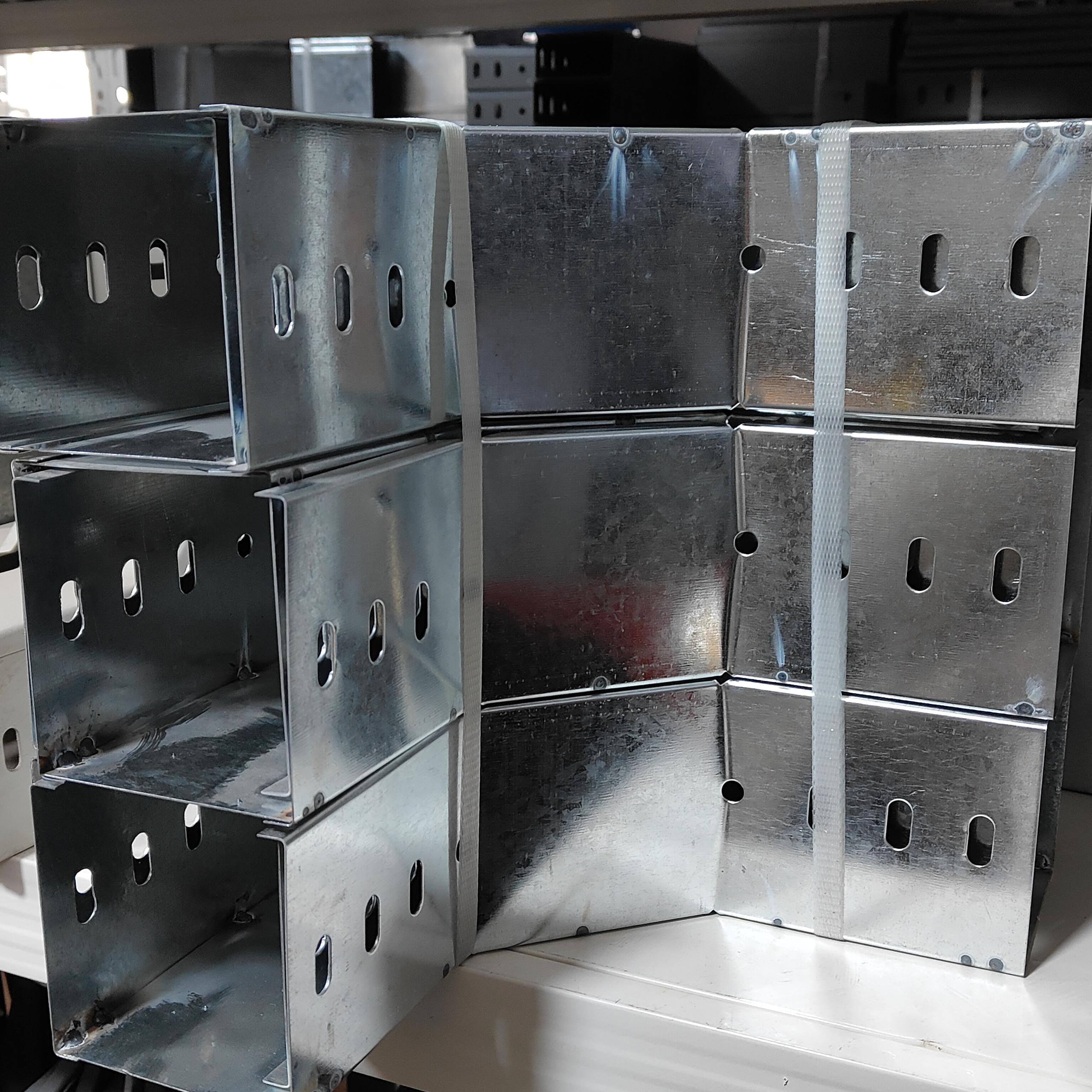

　　不锈钢电缆桥架弯头（行业术语弯通）是全封闭/半封闭不锈钢桥架的专用转向配件，用于水平或垂直面实现电缆敷设方向的平滑改变；保持不锈钢的高耐蚀性与电气连续性，满足线缆小弯曲半径，防止绝缘损伤、信号干扰，同时阻挡粉尘、水汽、盐雾侵蚀（尤其适合沿海、化工等强腐蚀环境）；严禁现场焊接破坏不锈钢钝化膜。

　　二、分类与常用规格

　　水平弯通（平面转向）

　　角度：30°、45°、60°、90°（45°常用，双45°组合90°过渡更柔和，减少线缆应力）

　　类型：等宽弯通、异形变宽弯通；适配机房、走廊、厂房平面转角

　　垂直弯通（立面转向）

　　角度：45°、90°；类型：垂直上弯（爬坡）、垂直下弯（下坡）、侧上下弯

　　适配场景：竖井、楼层穿墙、高低差过渡

　　材质与表面处理（必须与主桥架统一）

　　材质|表面处理|适用环境|核心优势|禁忌

　　不锈钢|拉丝/抛光/电抛光|沿海、食品医药、洁净车间|耐蚀强、免维护、寿命长|严禁现场焊接破坏钝化膜

　　不锈钢|拉丝/电抛光|化工、海上平台、强盐雾|比304耐氯、耐酸更强|成本较高，非极端环境不优先

　　标准参数

　　尺寸：与主桥架宽高一致（100×50、200×100、300×150mm等）

　　弯曲半径R：300、600、900mm常规；动力电缆R≥10倍线缆外径，弱电≥6倍

　　长度：工厂预制，配套连接板、密封垫、不锈钢螺栓、铜质跨接线

　　壁厚：同主桥架，一般1.0–2.0mm，重载可加厚

　　三、核心技术与选型要求

　　弯曲半径：严禁过小；90°优先双45°弯通；圆弧过渡，拒绝直角硬折

　　支吊架：弯头处必须增设支吊架，距弯心≤300mm；水平间距1.5–2m，垂直≤2m；大半径弯中间加支撑

　　接地与电气连续性：连接处用铜质跨接线（304不锈钢导电性弱）；螺栓处去除氧化层，加平垫+弹垫；整体接地电阻≤4Ω

　　密封与防腐：户外/潮湿处所有拼接必须加耐候密封垫；严禁焊接，只能螺栓连接；穿墙/楼板用防火堵料封堵，满足消防规范

　　四、安装流程与常见误区

　　安装步骤：放线定位 → 固定弯头两侧支吊架 → 预装弯通 → 复核角度标高 → 装连接板+密封垫 → 紧固螺栓 → 跨接接地并测试

　　常见误区

　　转弯半径不足，导致线缆绝缘开裂；

　　接地跨接缺失，有电击与浪涌风险；

　　现场焊接破坏不锈钢钝化膜，局部快速腐蚀；

　　户外未装密封垫，进水进盐雾。

　　五、典型应用场景

　　沿海港口码头、化工园区、食品饮料洁净车间、医院手术室与MRI室、海上风电平台、数据中心高洁净弱电间、电镀厂、污水处理厂。

　　六、选型速查建议

　　普通沿海/潮湿：304不锈钢+拉丝+预制弯通；

　　强腐蚀（氯、酸雾）：316不锈钢+电抛光；

　　动力电缆密集：加大弯曲半径，双45°弯通；

　　严禁碳钢与不锈钢混用，避免电偶腐蚀。
