一、定义与核心功能

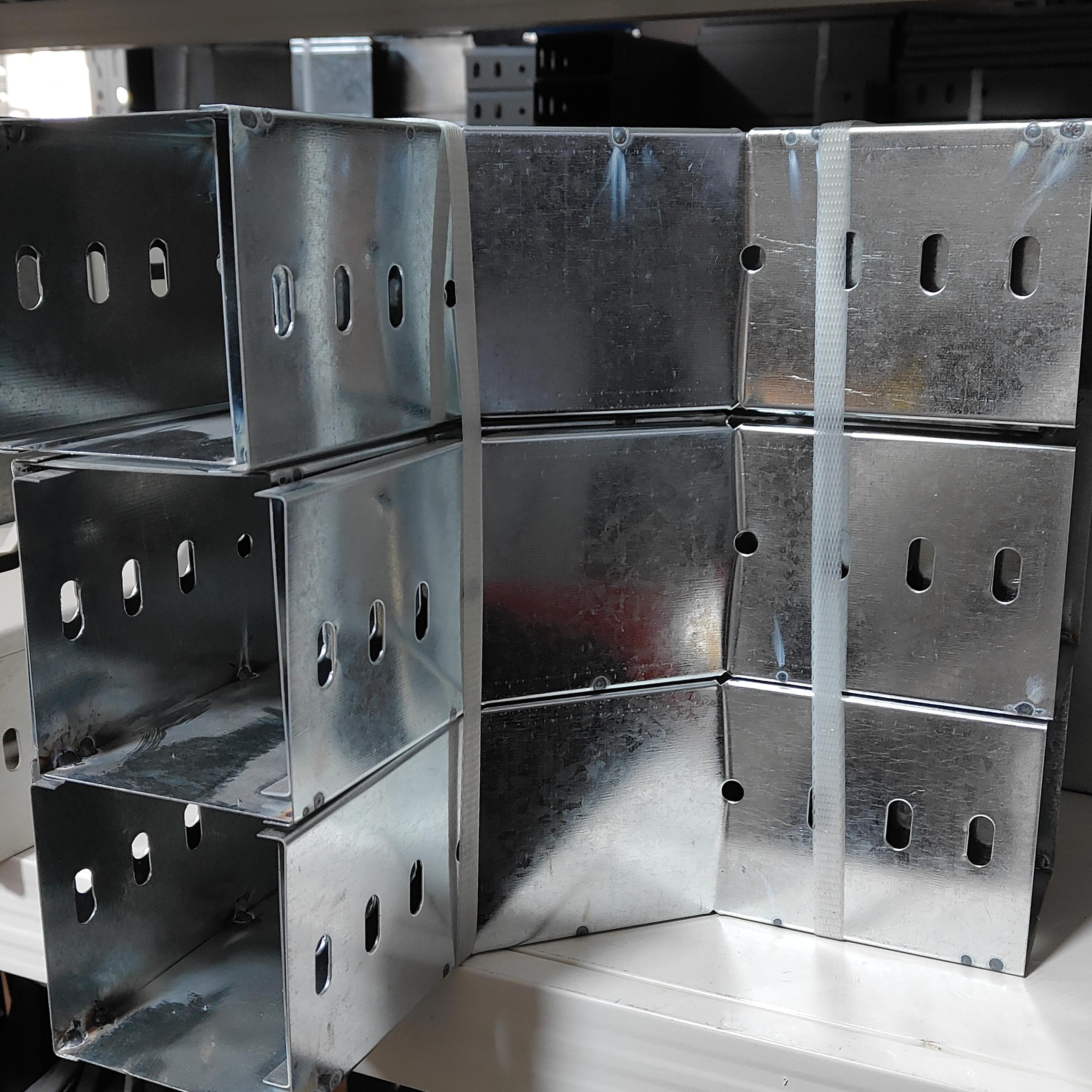

　　槽式桥架弯头（行业术语弯通）是全封闭槽式电缆桥架的专用转向配件，用于在水平/垂直面改变电缆敷设方向；同时保持桥架的封闭防护性，减少粉尘、水汽侵入，并满足电缆小弯曲半径要求，避免线缆绝缘损伤与信号干扰。

　　二、分类与常用规格

　　水平弯通（平面转向）：30°、45°、60°、90°；常见等宽型，也有异形变宽弯通；用于走廊、机房平面转角。

　　垂直弯通（立面转向）：

　　上弯通（爬坡弯）、下弯通（下坡弯），角度45°、90°为主；

　　垂直左上/右上、左下/右下弯，适配竖井、楼层穿墙处。

　　按工艺分：

　　工厂预制（标准弯通，防腐层完整，）；

　　现场切割拼接（仅应急，严禁破坏不锈钢钝化膜/镀锌层）。

　　常规尺寸匹配：与槽式桥架宽高一致（如100×50、200×100、300×150mm）；内侧弯曲半径R常见300、600、900mm；长度按角度与半径定；材质有304不锈钢、热浸锌钢、喷塑钢等，与主桥架材质统一。

　　三、材质与表面处理

　　不锈钢：沿海/化工/食品医药等高腐蚀场景，拉丝/抛光/电抛光，钝化膜自修复；

　　热浸锌碳钢：普通户外/工业厂房；

　　喷塑/防火涂层：干燥室内/消防要求场所。

　　四、选型与技术关键要求

　　角度与半径：弱电/控制电缆优先大半径圆弧弯；90°尽量用两个45°弯过渡；转弯半径必须≥线缆小允许弯曲半径（动力电缆一般≥10倍线缆外径，控制电缆≥6倍）；

　　载荷与支吊架：弯头处必须增设支吊架（距离弯心≤300mm），避免变形；水平支吊架间距1.5–2m，垂直安装≤2m；

　　接地：金属弯头与桥架连接处，用跨接线保证电气连续性；304不锈钢建议用铜质跨接线，螺栓连接处去除氧化层；

　　环境适配：户外/潮湿环境用密封垫+螺栓连接，严禁现场焊接（会破坏防腐层）；洁净区用抛光弯通。

　　五、安装流程与常见问题

　　放线定位→固定弯头两侧支吊架→预装弯头→复核角度与标高→安装连接板+密封垫→紧固螺栓→跨接接地；

　　常见问题：转弯半径过小导致线缆损伤；连接处缝隙大进尘进水；接地跨接缺失造成电气隐患；现场焊接破坏防腐层。

　　六、对比参考表

　　弯头类型 | 适用场景 | 优点 | 注意事项

　　工厂预制90°水平弯 | 标准机房、走廊转角 | 精度高、防腐完整、安装快 | 提前核对尺寸，避免返工

　　两个45°弯组成90° | 长距离桥架、线缆密集段 | 过渡平滑、线缆受力均匀 | 增加一个支吊架点

　　不锈钢垂直上弯 | 沿海户外、化工车间竖井 | 耐腐蚀、免维护 | 严禁焊接，用不锈钢螺栓+平垫+弹垫

　　喷塑垂直下弯 | 室内弱电井 | 成本低、美观 | 避免潮湿区域使用

　　七、典型应用场景

　　数据中心机房、地铁隧道、医院洁净手术室、化工污水处理厂、沿海港口项目、高层建筑竖井、光伏电站控制室。
