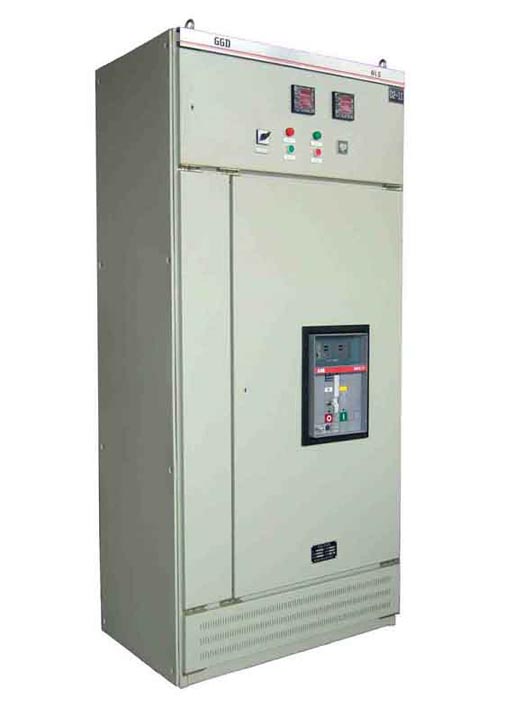

配电柜

当前位置：首页 / 电缆桥架 / 配电柜

来源：http://www.sdhangfeng.com 发布于：2017/01/13

　　二次接线流程

　　一、按照原理图来了，不在同一位置的的要上端子，千万不要一个端子接3根线。查错就不是那么查了，只能按照原理图来一个个对。

　　1、导线横截面的选用

　　市电（交流220V）电压回路的线用1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以。

　　2、接线时候，要检查好导线两端的信号是否对应，以免造成不必要的错误。

　　3、主要的是看明白原理图及接线图。

　　二、如果是新手要先审图，整理一条自己的思路，而且还可以检查一下图纸有没有问题，不懂的地方可以先弄明白，这样有利于做线。然后才开始接线。整个接线的过程都需要细心，当然，如果你是老手的话，就不用说这么多了。

　　施工人员应认真阅读并熟悉二次线符号，要将二次接线图与原理图进行核对，确保接线图正确无误。

　　对二次接线施工的要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。

　　电缆芯线截面的选择还应符合下列要求：

　　（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定大短路电流。

　　（2）电压回路：当全部保护装置和自动装置动作时（考虑到发展，电压互感器的负荷大时），电压互感器保护和自动装置屏的电缆压降不应超过额定电压的3%。

　　（3）操作回路：在大负荷下，操作母线设备的电压降，不应超过10%额定电压。

　　三、电流互感器二次绕组不允许开路。电压互感器二次侧不允许短路

　　二次接线前，应熟悉一下图纸：

　　1、原理图。（表示各回路的工作原理和相互作用。图纸不久表示出二次回路中各元件的连接方式，而且还表示出与一次回路有关的联系）

　　2、展开图

　　3、端子排图
