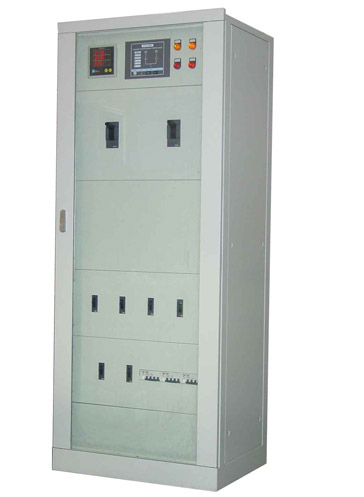

配电柜
质量要求
1．主控项目
（1）柜（盘）的试验调整结果必须符合施工规范规定。
（2）柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门与框架的接地端子间应用裸编织铜线连接，作好标识。
（3）盘面标志牌、标志框齐全、正确、清晰。
（4）柜（屏、台）箱（盘）间线路的线间、线对地间绝缘电阻值，馈电线路必须大于0.5МΩ；二次回路必须大于1МΩ；
2．一般项目
（1）柜、屏、台、箱、盘相互间与基础型钢应用镀锌螺栓连接且防松零件齐全。
（2）配电箱（盘）安装应符合下列规定：
箱盘内配线整齐，无铰接现象。导线连接紧密，不伤芯线不断股。垫圈下螺线两侧压的导线截面积相等。同一端子上导线连接不多于2根，防检垫圈等零件齐全。回路编号齐全，标识正确。
箱盘内开关灵活可靠。带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。
照明箱、盘内分别设置零线（N）和保护接地线（PE）汇流排。?箱（盘）不采用可燃材料制作，箱盘涂层完整。
箱位准确，安装牢固，部件齐全。箱体开孔与导管管径适配。暗装配电箱箱盖紧贴墙面。
垂直允许偏差1.5‰，底边距地1.5m 。
