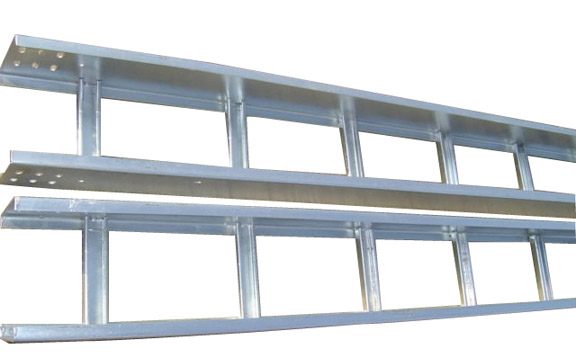

防火桥架
1、支架安装
管件支架固定均匀
镀锌丝杆支架
工艺说明:桥架在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三通500mm以内应设置固定点。800mm及以上桥架的水平弯头应加支架。桥架安装应顺直,水平偏差不大于10mm桥架接缝处应平齐,无错台,接缝处要严密。桥架支吊架水平间距为:1.5—3m;在图纸上排好吊杆的间距,支架间距要均匀,固定螺栓外露丝长度不能过长,以不超过型钢支架的边长为准,支架的朝向要一致,在转弯处设置防晃支架。
竖井垂直桥架安装示意图
垂直桥架安装
工艺说明:敷设在电气竖井内的电缆梯架或托盘,其固定支架不应安装在固定电缆的横担上,因单独焊接角钢支架,用M8螺栓将桥架固定在角钢上,支架间距不大于2m。在桥架外,沿桥架全长敷设不小于Φ8的圆钢或-25×4镀锌扁钢接地母线,每个支架和接地母线可靠跨接,接地母线刷黄绿相间油漆。
2、桥架连接
桥架连接示意图
桥架接地连接
工艺说明:金属梯架、托盘或槽盒本体之间的连接应牢固可靠,与保护导体的连接应符合下列规定:梯架、托盘和槽盒全长不大于30m时,不应少于2处与保护导体可靠连接;全长大于30m时,每隔20m~30m应增加一个连接点,起始端和终点端均应可靠接地;除镀锌桥架外,相邻段桥架之间应采用不小于4mm?软铜线做接地跨接。
3、室外桥架安装
屋面桥架安装高度
防水型桥架
工艺说明:室外安装桥架安装高度不能低于积雪、积水高度,同时考虑选用防水型盖板,桥架下要有流水孔,进出室外桥架、线槽,室内须高于室外,防止雨水流入室内。
4、桥架补偿装置
桥架伸缩节
伸缩节设置独立支架
工艺说明:直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m应用伸缩连接板连接;桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,留50mm宽的缝隙,桥架俩侧设置“伸缩连接板”(其螺栓固定孔为长条状),并与桥架侧边的连接螺栓在安装时不要拧紧以适应托盘梯架纵向伸缩;并用截面积不小于4mm?的跨接线做接地连接。
5、桥架与导管连接
桥架锁母安装
桥架与刚性导管连接
桥架软管连接
工艺说明:桥架与导管连接,应采用锁母固定;除接设备和灯具外,不得使用金属或非金属柔性导管。采用金属软管与桥架连接时应使用专用接头。导管使用镀锌钢管或焊接钢管必须按照导管接地要求与桥架之间进行接地跨接。
6、桥架内防火封堵
防火封堵
桥架顶板防火板封堵
工艺说明:穿越楼层或设备的贯穿孔洞,应先顺直电线电缆,将钢架或钢网固定在孔洞下端,刷阻火涂料,防火包码放厚度不得低于楼板厚度,上部可根据现场要求加盖板、防火泥或其它防火装饰物(不得采用木板或其它易燃物作为支架或盖板)。并由土建在桥架穿楼板处做50mm-100mm宽,不低于50mm高的挡水线。
防火棉封堵
工艺说明:新型防火封堵材料——防火棉(硅酸铝纤维又叫陶瓷纤维,俗称防火棉)。打开桥架,查看桥架内空隙大小,若桥架内空隙较大,可在底部用铁丝缠绕线缆,形成底托,根据桥架内部空隙的大小裁剪出合适大小的防火棉,先大后小塞紧塞实,将大块防火棉塞入桥架内楼板处线缆较大的空隙,将小块防火棉塞入较小的空隙,防火棉要塞紧、塞实,保证桥架内上下无空气的流通,厚度不应小于楼板的厚度。
桥架穿墙封堵
工艺说明:在电缆穿过墙壁的孔洞处,应按设计要求用防火堵料密实封堵。封堵应严实可靠,不应有明显的裂缝和可见的孔隙,孔洞较大者应加耐火衬板后再进行封堵。加工方正、尺寸合适一致、油漆均匀的盖板封盖住。
7、桥架预埋件
桥架预埋应用
成品效果
工艺说明:根据放线定出的位置,埋件四边都有2个固定埋件的螺丝孔,用自攻钉钉在模板上固定。等电位扁铁同样打两孔折90度固定在桥架预埋件旁边。等钢筋铺完,再次检查固定埋件,确保利用率在99%以上。预埋件在剪力墙位置时,定好位置后,钢筋和预埋件点焊固定,合模之前再次检查,预埋件是否偏位。拆模之后,清理自攻钉和预埋件里面硬质泡沫板,根据层高定做桥架桥架一半长度,连接片连接固定。
