一、产品定义与核心作用

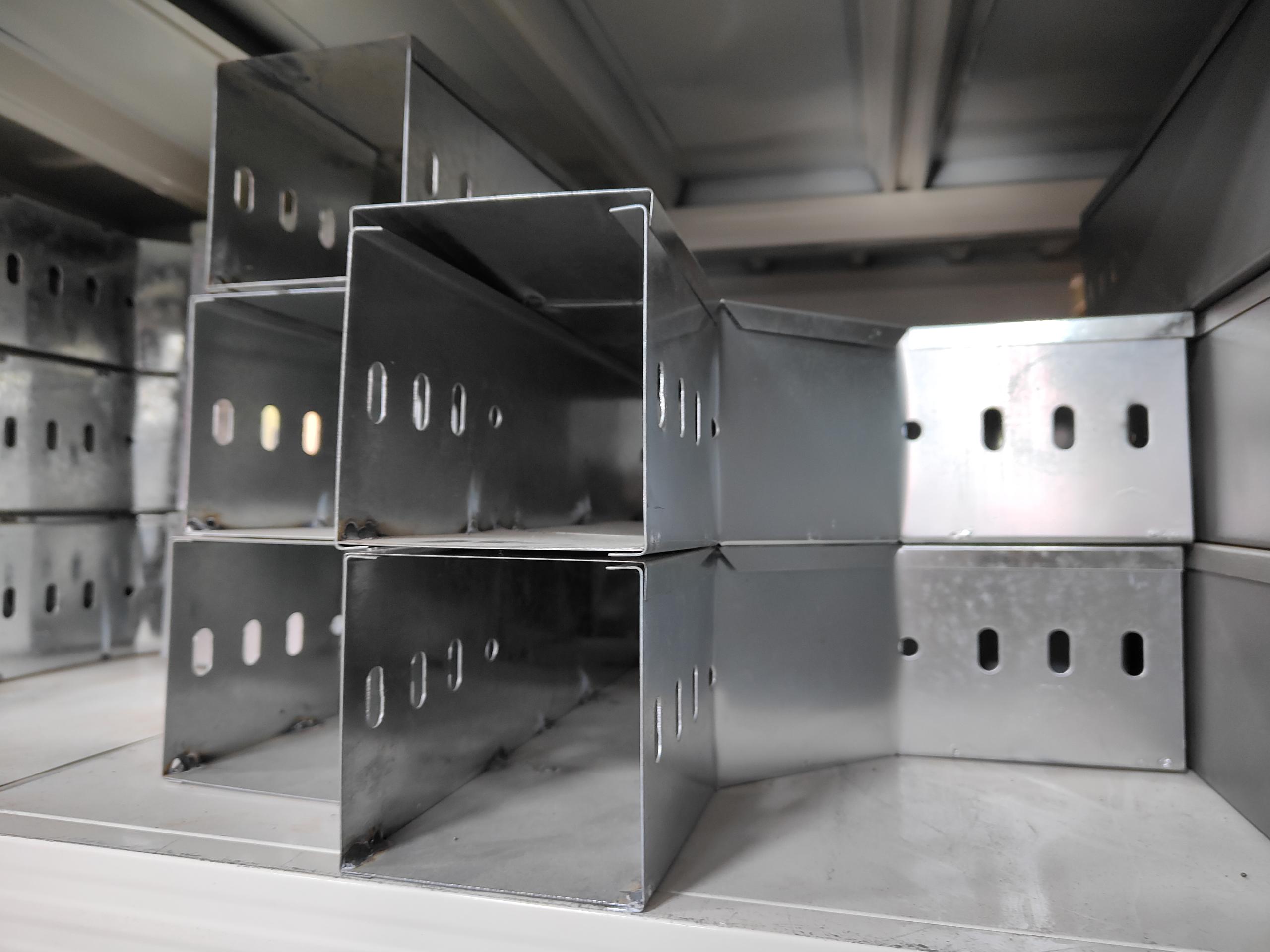

　　电缆桥架槽转弯头，行业标准名称为槽式桥架弯通，是全封闭槽式电缆桥架的核心转向配件，用于水平或垂直方向改变电缆敷设走向，同时保持桥架全封闭防护特性，阻挡粉尘、水汽、异物侵入，严格满足电缆小弯曲半径要求，避免线缆绝缘层损伤、应力集中及信号干扰，是工业配电、建筑布线、机房弱电等场景中不可或缺的布线组件。

　　二、主要分类与规格参数

　　按转向方向分类

　　水平弯通：平面内转向，适配走廊、机房、厂房平面转角，常见角度30°、45°、60°、90°，其中45°常用，双45°组合90°可实现平滑过渡，减少线缆受力。

　　垂直弯通：立面内转向，分为垂直上弯（爬坡弯）、垂直下弯（下坡弯）、垂直左上/右上弯、垂直左下/右下弯，适配竖井、楼层穿墙、高低差过渡场景。

　　异径弯通：兼具转向与变径功能，用于不同宽度桥架的转向衔接，适配布线扩容或规格转换需求。

　　按材质与工艺分类

　　材质类型 | 表面处理 | 适用环境 | 核心优势

　　碳钢 | 热浸锌 | 户外、潮湿、一般工业厂房 | 防腐层厚、附着力强、性价比高

　　碳钢 | 静电喷塑 | 干燥室内、弱电工程、装饰场景 | 颜色多样、外观整洁、成本较低

　　不锈钢 | 拉丝/抛光 | 沿海、食品医药、洁净车间 | 耐蚀、免维护、易清洁

　　不锈钢 | 电抛光 | 强盐雾、化工强酸雾区 | 耐氯耐酸、抗点蚀能力优异

　　标准规格参数

　　尺寸匹配：与主桥架宽高一致，常用100×50、150×75、200×100、300×150、400×200mm；

　　弯曲半径：常规R300、R600、R900mm，动力电缆≥10倍线缆外径，弱电电缆≥6倍；

　　壁厚：碳钢0.8–2.0mm，不锈钢1.0–2.0mm，重载场景可加厚2.5–3.0mm；

　　配套配件：连接板、密封垫、镀锌/不锈钢螺栓、接地跨接线，实现系统完整衔接。

　　三、核心性能优势

　　全封闭高防护：槽式结构搭配可拆卸盖板，防护等级达IP40，户外密封型可达IP54，有效防尘、防水、防鼠、防电磁干扰，保护线缆。

　　转向灵活适配：多角度、多类型设计，可满足水平、垂直、变径等复杂转向需求，适配各类建筑与工业布线场景。

　　防腐耐用性强：热浸锌、不锈钢等工艺提供长效防腐，碳钢热浸锌弯头寿命5–10年，不锈钢弯头可达15–30年，大幅降低维护成本。

　　安装便捷：工厂预制成型，现场螺栓连接，无需焊接，避免破坏防腐层，施工效率高，后期检修与增容便捷。

　　电气可靠：金属材质导电性能良好，搭配跨接线可实现整体电气连续性，接地电阻≤4Ω，符合电气规范。

　　四、选型与安装要点

　　角度与半径选型：优先选择45°弯通，双45°组合替代直角90°，减少线缆弯折损伤；弯曲半径必须大于线缆小允许半径，避免绝缘开裂。

　　支吊架设置：弯头两侧300mm内必须增设支吊架，水平安装支吊架间距1.5–2m，垂直安装≤2m，大半径弯通中间需加设支撑，防止变形。

　　接地与密封：所有金属连接处必须安装铜质跨接线，保证电气连通；户外或潮湿环境，拼接处加装耐候密封垫，穿墙/楼板处用防火堵料封堵。

　　材质匹配原则：弯头材质与表面处理需与主桥架完全一致，避免不同材质接触产生电偶腐蚀，确保整体防腐性能统一。

　　严禁现场焊接：焊接会破坏镀锌层或不锈钢钝化膜，导致局部快速腐蚀，所有连接均采用螺栓固定，保证防腐层完整性。

　　五、典型应用场景

　　工业领域：化工、电镀、制药、污水处理厂、冶金车间的动力与控制电缆布线；

　　建筑领域：商业综合体、写字楼、高层建筑竖井、地下管廊的配电与弱电布线；

　　特殊场景：数据中心机房、医院洁净手术室、食品饮料洁净车间、沿海港口码头的高防护、高耐蚀布线；

　　交通领域：地铁隧道、高铁站、机场的轨道交通配电与信号线缆敷设。

　　六、推广核心卖点（可直接用于产品页）

　　全封闭槽式结构，防尘防水防鼠，高防护等级，保护线缆；

　　水平/垂直多角度、多材质可选，适配各类环境与复杂布线需求；

　　热浸锌/不锈钢工艺，长效防腐，寿命远超普通弯头，综合成本更优；

　　工厂预制，螺栓连接，安装便捷，无需焊接，不破坏防腐层；

　　配套弯通、三通、支架齐全，形成完整布线系统，一站式解决方案；

　　适用于工业、建筑、机房、交通等全场景，是配电布线的理想转向配件。
