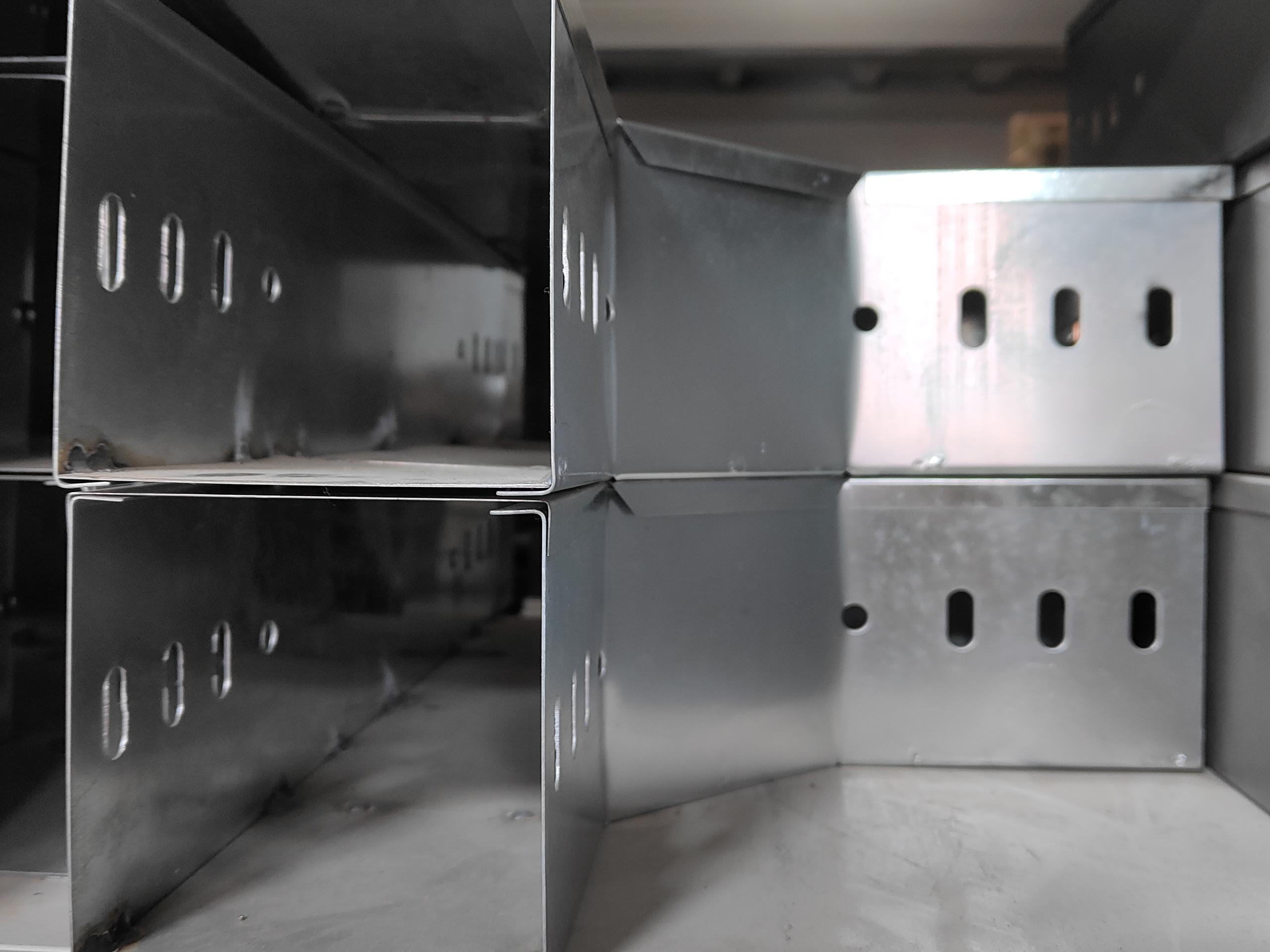

一、槽式电缆桥架是什么

　　槽式电缆桥架（简称槽式桥架）是一种全封闭型电缆敷设支撑系统，由U型槽体+可拆卸盖板组成，主要用于电力、控制、通信等线缆的敷设与保护。

　　它通过全封闭结构实现防尘、防水、防鼠、防电磁干扰，并满足电缆小弯曲半径要求，是工业与建筑电气中应用广泛的桥架类型之一。

　　二、主要材质与表面处理

　　按材质分类

　　碳钢（常用）：性价比高，承载能力强，需做表面防腐处理。

　　不锈钢（304/316L）：耐腐蚀，适用于沿海、化工、食品医药等高腐蚀、高洁净环境。

　　铝合金：重量轻、美观、导电好，适用于机房、弱电工程。

　　常用表面处理

　　处理方式 | 特点 | 适用环境

　　热浸锌 | 防腐层厚、附着力强、寿命长 | 户外、潮湿、一般工业环境

　　静电喷塑 | 颜色多样、美观、成本较低 | 干燥室内、弱电、装饰要求高场所

　　防火涂料 | 遇火膨胀隔热，满足消防规范 | 消防区域、高层建筑

　　不锈钢拉丝/抛光 | 耐蚀、易清洁、美观 | 高腐蚀、高洁净、食品医药车间

　　三、结构特点与优势

　　全封闭防护

　　槽体+盖板形成密闭空间，有效阻挡粉尘、水汽、腐蚀性气体及小动物侵入。

　　对弱电、控制电缆提供电磁屏蔽，减少信号干扰。

　　保护线缆

　　内部空间规整，满足电缆弯曲半径，避免线缆因硬折造成绝缘损伤。

　　盖板可拆卸，方便后期检修与增容。

　　系统完整性

　　配套齐全：水平弯、垂直弯、三通、四通、变径、异径接头、支架、托臂、连接板、密封垫等。

　　可组成完整的布线系统，适应各种复杂走向。

　　四、常用规格（宽×高，mm）

　　标准规格：100×50、150×75、200×100、300×150、400×200、600×

　　标准长度：2m / 3m（可定制6m大跨距）

　　壁厚：0.8mm–2.0mm（根据载荷选择，重载可加厚）

　　五、核心性能优势

　　防护等级高：全封闭结构，防尘防水，有效延长线缆寿命。

　　适用范围广：可用于强电、弱电、控制、通信等各类线缆。

　　安装维护方便：盖板可拆卸，布线与检修便捷。

　　美观整洁：布线规整，提升工程整体形象。

　　可靠：金属材质，机械强度高，接地良好，电气有保障。

　　六、选型与安装要点

　　环境选型：

　　户外/潮湿 → 热浸锌槽式桥架

　　室内/美观 → 喷塑槽式桥架

　　消防要求 → 防火槽式桥架

　　沿海/化工 → 不锈钢槽式桥架

　　填充率：动力电缆≤40%，控制/弱电≤50%，保证散热与维护空间。

　　支吊架间距：水平1.5–2m，垂直≤2m；弯头、三通处必须加密支撑。

　　接地：所有金属连接处必须做跨接，保证电气连续性。

　　密封：户外或有防水要求时，拼接处加装密封垫。

　　七、典型应用场景

　　工业厂房、化工、冶金、电力、污水处理厂

　　商业综合体、写字楼、、酒店

　　数据中心、机房、弱电系统

　　医院、学校、轨道交通、隧道

　　高层建筑竖井、地下管廊

　　八、与其他桥架对比

　　桥架类型 | 结构特点 | 主要优势 | 适用场景

　　槽式 | 全封闭 | 防尘防水、屏蔽干扰、保护线缆 | 弱电、控制、户外、洁净区

　　托盘式 | 半封闭（带孔/无孔） | 散热好、重量轻 | 动力电缆、一般工业

　　梯式 | 开放式 | 散热、大电缆敷设方便 | 大截面动力电缆、长距离

　　九、推广卖点（可直接用在详情页）

　　全封闭结构，防尘防水防鼠，高防护等级

　　热浸锌/喷塑/不锈钢/防火多种工艺，适配各类环境

　　规格齐全，配套弯通、三通、支架完善，系统完整

　　安装便捷，维护方便，布线美观整洁

　　适用于工业、建筑、机房、隧道等各类工程
