安装桥架

来源：http://www.sdhangfeng.com 发布于：2017/01/14

　　桥架安装方式包括吊装和支装，吊装一般使用丝杆吊架、角钢吊架等进行安装，支装一般使用几字架、托臂或立柱等进行安装。几字架一般都是桥架沿地面水平敷设时作为支架使用，常用材质为镀锌扁钢或镀锌角钢，桥架沿墙水平敷设时要使用托臂，托臂一般使用较厚的镀锌板或镀锌角钢来制作，桥架进行室外悬空安装时，一般都采用立柱作为支撑底座。

　　1、桥架安装方式之丝杆

　　桥架安装的位置应该根据设计图，但大多数设计图既无平面坐标位置标准，也无标高标注，因此必须根据工程实际情况来定。桥架安装采用丝杆等圆钢时，型材的直径不得<=10mm，并应控制丝杆的长度不宜过长，否则会容易产生晃动，影响桥架安装的稳定性。

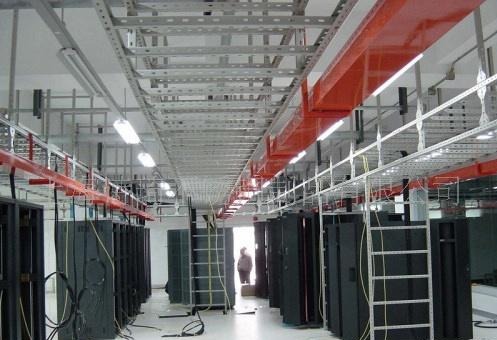

　　桥架安装

　　2、桥架安装方式之吊架

　　桥架敷设支、吊架时，应该使用挂线或弹线找直，使用水平尺来找平，以保证安装以后，能够横平竖直。常用的桥架支吊架有桥架吊架、桥架立柱、桥架立柱托臂、桥架墙面托臂和桥架地面支架这5种。

　　桥架吊架

　　3、桥架安装方式之托臂

　　桥架托臂可以直接安装在墙面上，也可以先在楼板上安装悬吊支架，桥架托臂再安装在该悬吊支架上。桥架编写地面支架提料清单时应填写：名称+型号+托臂长度+托臂高度。如：“扁钢外支架JY-ZJ，L=200,H=50”，表示支架平面长度200mm，支架离地距离为50mm，适用于200宽桥架安装。

　　桥架托臂

　　4、桥架安装方式之立柱

　　H-107槽钢立柱底座可与H103槽钢立柱、H105异型立柱配套，可作吊装桥架或垂直引上、引下使用。H-105异型立柱可作为单边吊装桥架的方柱，配套托臂为TB-103，底座连接螺栓。H-106工字钢立柱底座，用于悬挂式直立式工字钢立柱的支撑连接。
